产品介绍
同轴双激光在线式红外测温仪IS-RS系列性价比超高，同轴双激光瞄准，安装更简便，短波测温更准确，光路更形象，足以应付自如各种工况。
优点
1.线性度好，温度稳定
2.抗干扰能力强，不受磁场干扰
3.一体式探头小巧，安装方便
4.大距离系数比，能够远距离安装
5.同轴双激光瞄准，测温更方便，瞄准更准确。
6.绿色同轴双激光，在发红的模具上更显目。
7.带标准航空接插件的连接电缆长度自由延长，安装更得心应手。
8.RS485和4-20mA双信号同步输出。
9.标准的MODBUS RTU协议，适用各种接收设备。
技术参数
| 保 护： IP65 (NEMA-4) | 光谱范围：1.6µm |
| 环境温度： 0 ~60°C | 温度范围：350 ~2000°C（需分段） |
| 存储温度： -20 ~ 80°C | 采样时间： 40 ms |
| 相对湿度： 10 – 95%（不结露） | 测温精度： 测量值的±1% (环温：23°C±5°C) |
| 材 料：不锈钢 | 重复精度： 测量值的±0.5%℃ |
尺 寸： M18×1，测温仪128mm+航空插头30mm | 发 射 率：1.0 |
电缆长度： 3m (标准) 航空接插件连接 | 输出分辨率：1℃ |
| 瞄准方式：同轴双激光瞄准 | 距离系数比：D:S=100:1 |
| 输出信号：485信号/4-20mA | 最大电流 ： 50mA |
| 工作电源：9~24 VDC | 通讯指示灯 ：蓝、红、绿 |
选型表
型号 | IS-RS1200AH | IS-RS1400AH | IS-RS1700AH | IS-RS2000AH |
温度 | 350-1200℃ | 500-1400℃ | 700-1700℃ | 800-2000℃ |
响应波段 | 1.6μm |
| 1.0μm | 1.0μm |
安装

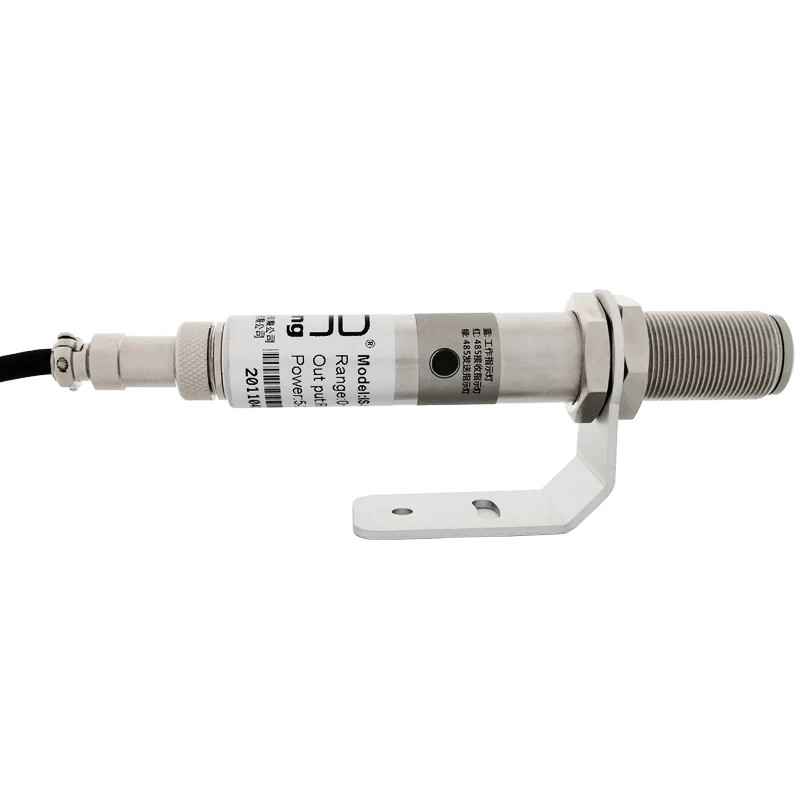

同轴双激光在线式红外测温仪IS-RS系列不锈钢壳体带M18×1螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调节更加方便。在调整被测目标与测量头时必须确保光路无遮挡。

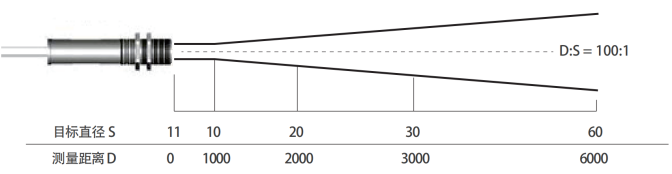

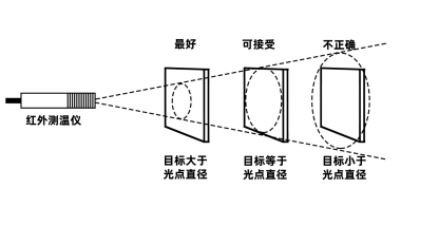

光路图

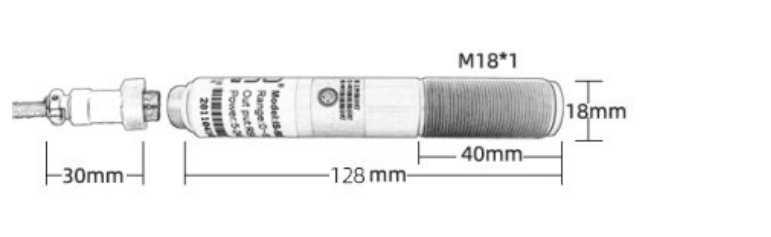

外形尺寸图
接线方式
类型 | 线颜色 | 功能 |
公共接线 | 红色 | 电流输出9-24V DC（+） |
485输出6-24V DC（+） | ||
黑色 | 公共负- | |
透明 | 屏蔽 | |
输出4-20mA/0-20mA信号 | 白色 | 4-20mA或0-20mA (并联电阻后可输出0-5V/0-10V) |
输出485信号 | 蓝色 | 485 A+ |
橙色 | 485 B- |
