广州华洪IS-CF3000AD（1200-3000℃）高温同轴单激光聚焦瞄准固定安装自带显示在线式工业红外测温仪

广州华洪IS-CF3000AD（1200-3000℃）高温同轴单激光聚焦瞄准固定安装自带显示在线式工业红外测温仪具备精确同轴中心激光瞄准功能，LCD显示当前状态，可以方便的对正测量目标并指示最佳的测量距离。为用户提供使用方便、高可靠性的测量手段。特别适合中频加热，高频加热，微波加热等接触式无法测量的环境。激光指示测量方位，标准调焦镜头可聚焦可测2毫米光斑最小点即为最佳测量位置坚实耐用的传感头符合IP65（NEMA4）标准 LCD温度显示，现场发射率调节 4-20mA和数字输出可选

在线咨询

产品详情

产品特点

广州华洪CF系列高温红外测温仪具备精确同轴中心激光瞄准功能，LCD显示当前状态，可以方便的对正测量目标并指示最佳的测量距离。
为用户提供使用方便、高可靠性的测量手段。特别适合感应加热，微波加热，CVD钻石培育等接触式无法测量的环境。

a、激光指示测量方位，标准调焦镜头可聚焦可测2毫米

b、光斑最小点即为最佳测量位置

c、坚实耐用的传感头符合IP65（NEMA4）标准

d、LCD温度显示，现场发射率调节

e、4-20mA和数字输出可选

f、航空接插件连接，安装方便

主要应用领域

感应加热，微波加热，CVD钻石培育、印刷、造纸、层压、干燥、加工食品、纺织、制药、冶金、窑炉、平板玻璃、耐火材料、加热炉、激光焊机。

基本参数
产品型号	IS-CF3000AD	储存温度	-20-80℃
温度量程	1200-3000℃	环境温度	0-60℃
环境等级	IP65	电缆长度	标准3m
净重量	400g（含电缆重量）	主体尺寸	直径45mm长度112-114mm
主体材料	不锈钢外壳	响应波段	1.0μm
光学分辨率	150:1	响应时间	0.5ms
焦距	可调	相对湿度	10-95%，不结露
激光点亮	1.引线触碰点亮延时或常亮（因激光有寿命，一般不建议常亮）；
	2.目标温度大于仪表下限温度瞄准自动打开，带延时，激光延时熄灭时间可调。
系统精度：	±1％	重复精度	±1℃
温度分辨率：	1℃	发射率	0.01-1.00可调

光学调焦：

打开瞄准激光，松开测温仪前端的不锈钢锁紧环，用户可以转动黑色的调焦组，使得测量目标处的激光光斑最小，最清晰。此时的测温仪在测量目标处的测量尺寸最小。

假定此时测量距离为L，测温仪在此距离上的测量直径为M=L/距离系数。

如果测量距离L为4.5米，测温仪距离系数为150:1，测温仪测量直径则为30毫米。

注意：调焦完成后，应重新锁紧不锈钢锁紧环，以确保测量的可靠性。

下面的光路图表明了测温仪在其他测量点的测量直径。

广州华洪IS-CF300AD（50-300℃）同轴单激光聚焦瞄准固定安装自带显示在线式感应红外测温仪(图1)

选型表

型号	温度量程	测量波长	距离系数	响应时间	焦距
IS-CF600AD	100-600℃	2.3μm	150:1	≤5mS（95%）	300@2mm
IS-CF1400AD	250-1400℃	1.6μm	150:1	≤5mS（95%）	300@2mm
IS-CF2000AD	600-2000℃	1.0μm	150:1	≤5mS（95%）	300@2mm
IS-CF2400AD	800-2400℃	1.0μm	150:1	≤5mS（95%）	300@2mm
IS-CF3000AD	1200-3000℃	1.0μm	150:1	≤5mS（95%）	300@2mm
可定制更宽量程，或聚焦更小目标，具体参数请咨询销售人员。

工作原理及注意事项
a、红外测温原理
任何物体都向外辐射红外能量，辐射强度随着温度的变化而变化。红外测温仪一般使用波长在0.8μm-18μm范围内的红外辐射能量。
红外测温仪是一种光电子传感器，它接收红外辐射并将其转化成电信号，经电子线路放大器、线性化、信号处理，显示或输出温度。
b、被测量点的最大距离和尺寸
被测目标的尺寸和红外测温仪的光学特性决定了被测目标和测量头之间的最大距离。为了避免测量误差，被测目标应尽量充满探测头的视场。因此，应保持被测点始终小于被测物体或至少与被测目标相同尺寸。
C、环境温度
CF系列红外测温仪可以在环境温度0-60℃范围内工作。否则，请选用冷却保护套。
d、镜头清洁
仪器的镜头必须保持清洁，避免因粘有灰尘、烟尘等污染物而导致测量误差甚至损坏镜头，若镜头粘有灰尘，可用擦镜纸蘸无水酒精擦拭。
e、电磁干扰
为了防止电磁方面的干扰，请保证以下措施：
请在安装时尽量使红外测温仪远离电磁场源（比如电动机、马达、大功率电缆等），如有必要可加金属套管。

安装
a、机械安装

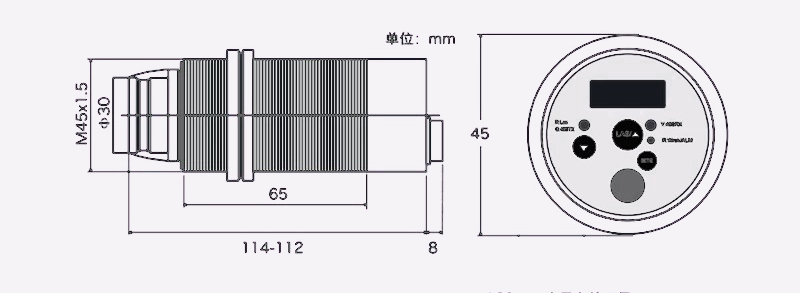

CF系列金属壳体带M45*1螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调节更加方便。
在调整被测目标与测量头时必须确保光路无遮挡。
