IS-FS400AW抗微波防水型在线式红外测温仪(0~400℃,IP68)

产品详情

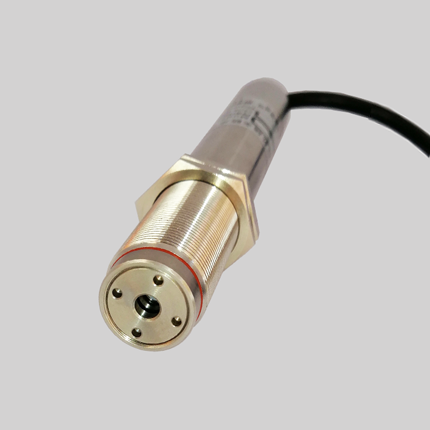

IS-FS400AW抗微波防水型在线式红外测温仪(0~400℃,IP68)


微波防水型在线式红外测温仪IS-FS400AW系列价格便宜,应用范围广泛,适应能力强。就算是强磁,微波环境下也能正常工作。且快速响应,足以应付自如。
此款测温仪防护等级达到IP68,防水防尘,主要用于工程现场湿度大,或需要经常清洗的设备上。
微波防水型在线式红外测温仪IS-FS400AWW是一种低价位紧凑型产品。
主要应用:微波加热设备,红外加热设备,造纸设备,鞭炮纸烘干。
特点:具备信号短路和电源反接保护功能。抗微波干扰,防水防尘。
技术参数:
温度范围:0~400℃
测量精度:±1%或±2℃(取大值)
重复精度:±1%或±1℃
分辨率:0.1度
距离系数:D:S=15:1
响应时间:300mS
工作电源:24VDC
输出方式:4~20mA
接线方式:4线制、3线制、2线制(客户可自由切换)
最大电流:50mA
光谱波长:8~14μm
辐射率:0.95固定(可定制1.0)
防水等级:IP68
工作环境:0-60℃,10~95%RH
激光瞄准:可外加激光瞄准(可定制)
引线长度:标准2米(可定制长度)
外型尺寸:M18*132mm
净重量:195g

C、光路图

3、工作原理及注意事项
a、红外测温原理
任何物体都向外辐射红外能量,辐射强度随着温度的变化而变化。红外测温仪一般使用波长在0.8μm-18μm范围内的红外辐射能量。
红外测温仪是一种光电子传感器,它接收红外辐射并将其转化成电信号,经电子线路放大器、线性化、信号处理,显示或输出温度。
b、被测量点的最大距离和尺寸
被测目标的尺寸和红外测温仪的光学特性决定了被测目标和测量头之间的最大距离。为了避免测量误差,被测目标应尽量充满探测头的视场。因此,应保持被测点始终小于被测物体或至少与被测目标相同尺寸。
c、环境温度
IS-FS-AW系列红外测温仪可以在环境温度0-60℃范围内工作。否则,请选用冷却保护套。
 d、镜头清洁
 仪器的镜头必须保持清洁,避免因粘有灰尘、烟尘等污染物而导致测量误差甚至损坏镜头,若镜头粘有灰尘,可用擦镜纸蘸无水酒精擦拭。
e、电磁干扰
为了防止电磁方面的干扰,请保证以下措施:
请在安装时尽量使红外测温仪远离电磁场源(比如电动机、马达、大功率电缆等),如有必要可加金属套管。
3、安装
a、机械安装
IS-FS-AW系列金属壳体带M18*1螺纹,可用于直接安装,也可通过使用安装支架进行安装,可调安装支架能够使测量头的调节更加方便。
在调整被测目标与测量头时必须确保光路无遮挡。

b、电气安装接线

类型

线颜色

功能



输出4-20mA

红色

电源24V DC(+)

黑色

电源24V DC(-)

蓝色

4-20mA输出+

橙色

4-20mA输出-

透明

屏蔽


 接线图

(1)4-20mA二线制接线方法:只需红、蓝两线即可(其它线剪掉不用)


(2)4-20mA三线制接线方法:只需把黑和橙色扭在一起


(3)4-20mA四线制接线方法:红:24V+ 黑与橙:公共负- 蓝:4-20mA+



5、外型尺寸和选件

a、外型尺寸


b、选件
(1)吹扫器


(2)安装支架


(3)微型挡尘装置



(4)冷却保护套

全包型冷却保护套可以通压缩气,也可以通水,且前部分含有吹扫器,能够有效的防护热辐射。



(5) 红外转向装置
